3D-сканування деталей: коли потрібне, як проходить і який результат Ви отримаєте

3D сканування деталей - це сучасний спосіб точно оцифрувати фізичний об'єкт і отримати його цифрову копію для аналізу, контролю, доопрацювання або підготовки до виробництва. Технологія дозволяє швидко перенести реальну деталь у цифрове середовище без ручного вимірювання складної геометрії.

Послуга актуальна для виробничих підприємств, інженерів, конструкторів, майстерень, сервісних центрів, дизайнерів і компаній, які працюють із деталями, корпусами, кронштейнами, прес-формами, елементами обладнання або нестандартними виробами.

3D-сканування деталей дозволяє не просто отримати цифрову копію виробу, а створити точну технічну основу для контролю геометрії, реверс-інжинірингу та подальшого виробництва.

Коли потрібне 3D сканування деталей

3D сканування деталей доцільне у випадках, коли потрібно отримати точні цифрові дані про форму, розміри та геометрію об'єкта. Особливо це важливо для деталей зі складною поверхнею, вигинами, отворами, ребрами жорсткості, посадковими місцями або зношеними зонами.

Найчастіше 3D-сканування використовують у таких ситуаціях:

• потрібно створити цифрову копію існуючої деталі;
• необхідно відновити виріб, креслення якого відсутні;
• потрібно перевірити точність виготовлення деталі;
• необхідний контроль геометрії після виробництва або ремонту;
• потрібно підготувати деталь до 3D-друку, фрезерування або лиття;
• потрібно створити CAD-модель для подальшого проектування;
• необхідно порівняти реальну деталь із проектною моделлю;
• потрібно провести реверс-інжиніринг виробу.

Яку точність забезпечує 3D-сканування

Однією з головних переваг 3D-сканування є висока точність отримання геометрії. Сканер фіксує форму деталі з великою кількістю вимірювань, завдяки чому можна побачити навіть дрібні відхилення, нерівності, деформації або зношення.

Точність залежить від типу сканера, розміру деталі, матеріалу поверхні, складності геометрії та завдання, яке потрібно вирішити. Для інженерних задач важливо не просто отримати красиву 3D-модель, а зафіксувати реальні розміри та форму деталі з мінімальною похибкою.

Саме тому 3D сканування деталей часто застосовують для контролю якості, перевірки посадкових розмірів, аналізу відхилень і підготовки технічної документації.

Що таке хмара точок

Першим результатом сканування є хмара точок. Це набір великої кількості координат, які описують поверхню деталі у тривимірному просторі. Кожна точка має своє положення, а разом вони формують цифровий "відбиток" об'єкта.

Хмара точок використовується як основа для подальшої обробки. На її базі створюється полігональна 3D-модель, проводиться аналіз геометрії, виконується порівняння з CAD-моделлю або готується файл для виробництва.

Як проходить 3D-сканування деталей

Процес 3D-сканування складається з кількох етапів. Кожен із них впливає на якість фінального результату.

1. Аналіз задачі

Спочатку визначається, для чого потрібне сканування: контроль геометрії, створення STL-файлу, підготовка CAD-моделі, реверс-інжиніринг або підготовка до виробництва. Від цього залежить формат результату, рівень деталізації та метод обробки даних.

2. Підготовка деталі

Деталь очищується від забруднень, пилу, мастила або сторонніх елементів. Якщо поверхня блискуча, прозора або надто темна, може знадобитися спеціальна підготовка, щоб сканер коректно зчитав геометрію.

3. Сканування об'єкта

Сканер зчитує поверхню деталі з різних ракурсів. Дані об'єднуються в єдину хмару точок. Для складних деталей сканування виконується з кількох положень, щоб захопити всі важливі зони: отвори, внутрішні площини, пази, виступи та радіуси.

4. Обробка даних

Після сканування виконується очищення даних, з'єднання фрагментів, усунення зайвих точок і формування повноцінної 3D-моделі. На цьому етапі готується файл у потрібному форматі.

5. Передача результату замовнику

Клієнт отримує цифровий файл, який можна використовувати для аналізу, проектування, виробництва або архівування. Формат файлу залежить від поставленого завдання.

Які формати файлів можна отримати: STL, OBJ, STEP

Після 3D-сканування деталі можна отримати різні типи файлів. Вони відрізняються призначенням і можливостями подальшого використання.

STL

STL - один із найпоширеніших форматів для 3D-друку та роботи з полігональною геометрією. Він описує поверхню деталі за допомогою трикутників. Такий файл добре підходить для візуалізації, друку прототипів, копіювання форми та базової технічної обробки.

OBJ

OBJ - формат, який також зберігає полігональну модель. Його часто використовують для візуалізації, дизайну, 3D-графіки, демонстраційних моделей і роботи з текстурами. Якщо потрібно передати не лише форму, а й візуальні властивості об'єкта, OBJ може бути зручним варіантом.

STEP

STEP - інженерний CAD-формат, який використовується для проектування, виробництва та роботи в CAD-системах. На відміну від STL або OBJ, STEP є не просто сіткою з трикутників, а повноцінною твердотільною або поверхневою CAD-моделлю.

Якщо деталь потрібно змінювати, редагувати, запускати у виробництво або використовувати в конструкторській документації, найчастіше потрібна саме CAD-модель у форматі STEP.

Що таке CAD-модель і навіщо вона потрібна

CAD-модель - це інженерна цифрова модель деталі, яку можна використовувати в програмах для проектування. Вона потрібна тоді, коли сканування виконується не лише для копіювання форми, а для подальшої роботи з виробом.

CAD-модель дозволяє:

• редагувати конструкцію деталі;
• змінювати розміри та форму;
• створювати креслення;
• готувати файл для виробництва;
• виконувати інженерний аналіз;
• передавати модель у виробничі системи;
• створювати нові версії виробу на основі існуючої деталі.

Створення CAD-моделі на основі скану часто використовується в реверс-інжинірингу. Це особливо корисно, коли оригінальна технічна документація втрачена або деталь потрібно адаптувати під нові умови експлуатації.

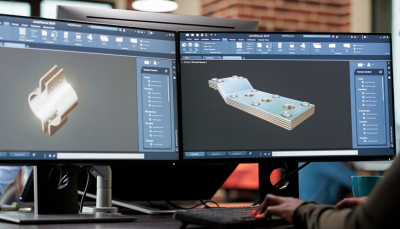

Порівняння результатів після 3D-сканування деталей

Контроль геометрії після 3D-сканування

Окремий напрям застосування 3D-сканування - контроль геометрії. У цьому випадку скан використовується для перевірки того, наскільки реальна деталь відповідає проектній CAD-моделі або технічним вимогам.

Після сканування можна порівняти фактичну геометрію з еталонною моделлю та побачити відхилення. Це дозволяє виявити проблеми після механічної обробки, лиття, зварювання, 3D-друку, ремонту або тривалої експлуатації.

Контроль геометрії допомагає визначити:

• чи відповідає деталь заданим розмірам;
• де є деформації або перекоси;
• які зони мають перевищення допусків;
• чи правильно виготовлені посадкові місця;
• чи можна використовувати деталь у подальшому виробництві або складанні.

3D-сканування для підготовки до виробництва

3D сканування деталей часто є першим етапом підготовки до виробництва. Якщо є фізичний зразок, але немає креслень або цифрової моделі, сканування дозволяє швидко отримати вихідні дані для подальшого проектування.

Після обробки скану можна підготувати модель для:

• 3D-друку;
• фрезерування на ЧПК;
• токарної обробки;
• виготовлення прес-форм;
• лиття;
• створення прототипів;
• серійного виробництва;
• модернізації існуючої деталі.

Для виробництва важливо правильно визначити, який результат потрібен: STL або OBJ може бути достатньо для 3D-друку чи візуалізації, але для повноцінного інженерного проектування частіше потрібна CAD-модель у форматі STEP.

Який результат Ви отримаєте

Після виконання 3D-сканування Ви отримуєте цифрові дані, які можна використовувати залежно від Вашого завдання. Це може бути проста полігональна модель, інженерна CAD-модель або звіт для контролю геометрії.

Можливі результати роботи:

• хмара точок деталі;
• полігональна 3D-модель у форматі STL;
• 3D-модель у форматі OBJ;
• CAD-модель у форматі STEP;
• модель для 3D-друку;
• модель для виробництва;
• дані для реверс-інжинірингу;
• результати контролю геометрії;
• порівняння скану з еталонною CAD-моделлю.

Переваги 3D-сканування деталей

3D-сканування значно прискорює роботу з реальними об'єктами. Замість тривалого ручного вимірювання можна швидко отримати точну цифрову форму деталі та використовувати її для подальших інженерних задач.

Основні переваги технології:

• висока точність вимірювання складної геометрії;
• швидке створення цифрової копії деталі;
• можливість роботи з деталями без креслень;
• підготовка до виробництва або 3D-друку;
• контроль якості виготовлених виробів;
• виявлення деформацій і відхилень;
• можливість створення CAD-моделі для редагування;
• зручне архівування цифрових моделей деталей.

Для яких деталей підходить 3D-сканування

3D-сканування можна застосовувати для різних типів виробів: від невеликих технічних деталей до габаритних елементів обладнання. Особливо ефективна технологія для об'єктів зі складною формою, яку важко точно виміряти вручну.

Скануванню підлягають:

• технічні деталі та комплектуючі;
• корпуси та кришки;
• кронштейни, фланці, перехідники;
• елементи механізмів;
• автомобільні та мотоциклетні деталі;
• деталі промислового обладнання;
• вироби після зношення або ремонту;
• прототипи та дослідні зразки.

Чому важливо правильно обрати формат результату

Перед замовленням послуги важливо розуміти, для чого саме потрібне 3D сканування деталей. Від цього залежить кінцевий формат файлу та обсяг обробки даних.

Якщо потрібно просто повторити форму для 3D-друку, може бути достатньо STL. Якщо потрібна візуалізація, зручно використовувати OBJ. Якщо ж деталь потрібно редагувати, доопрацьовувати або запускати у виробництво, краще замовляти створення CAD-моделі у форматі STEP.

Правильно обраний формат дозволяє уникнути зайвих витрат часу та одразу отримати файл, придатний для Вашого завдання.

3D сканування деталей - це ефективний інструмент для точного оцифрування, контролю геометрії, реверс-інжинірингу та підготовки до виробництва. Технологія дозволяє отримати хмару точок, STL або OBJ-модель, CAD-модель у форматі STEP, а також дані для перевірки якості виготовлення.

Якщо у Вас є фізична деталь, яку потрібно відновити, перевірити, змоделювати або підготувати до виробництва, 3D-сканування допоможе швидко отримати точну цифрову основу для подальшої роботи.

Компанія Scan Model виконує 3D-сканування деталей для інженерних, виробничих і технічних задач. Ви можете надати деталь або описати завдання, щоб отримати оптимальний формат результату: STL, OBJ, STEP, CAD-модель або дані для контролю геометрії.
